螺杆真空泵

• 产品名称: 螺杆真空泵
• 产品分类: 螺杆真空泵
• 公司名称: 淄博博山春江真空设备有限公司
• 型号规格:
• 产品用途:
• 添加时间: 2019-09-06
• 分    享:

产品详情

概述：

LG系列螺杆真空泵是我公司硏发的技术先进的干式真空泵。它的工作原理，是利用两个相平行的螺杆，在泵腔中作同步高速反向旋转而产生吸气和排气作用。两螺杆经过精细动平衡处理，由轴承支撑，安装在泵壳中，螺杆与螺杆之间有一定间隙，因此泵工作时运行平稳，相互之间无摩擦，工作腔无需工作介质，因此，螺杆真空泵能抽除含有大量可凝性气体及粉尘的气体，是环境友好型、节能型真空泵。它是旋片真空泵、液环真空泵、往复真空泵、滑阀真空泵的更新换代产品。

螺杆真空泵特征：

1、工作腔内无任何介质，可获得清洁真空。

2、工作腔及螺杆表面有防腐蚀镀层，可适应恶劣工况。

3、工作腔干式运行，适合抽除含有粉尘的气体和可凝性的气体。

4、单台泵可连续直排大气，从大气抽至5 Pa极限全压力以下，真空系统可大大简化。

5、旋转部件之间无摩擦，因而寿命长；

6、经过高精度动平衡，可高速运转，工作平稳，整机体积小。

7、与多级爪泵相比，结构简单、紧凑，零部件少，运行更稳定，维护更方便。

8、与油封式机械真空泵相比，可凝性物质不会在泵内滞留，无油汽和油雾排放，环保理想选择。

9、与水环泵相比，所需冷却水不与被抽气体接触，没有污水排放，尾气容易回收，更加环保， 而且避免了水温对真空的影响。

10、与液环泵相比，极限压力更低，因而可节约能耗。

11、可与罗茨泵、分子泵组成无油机组。

工作原理：

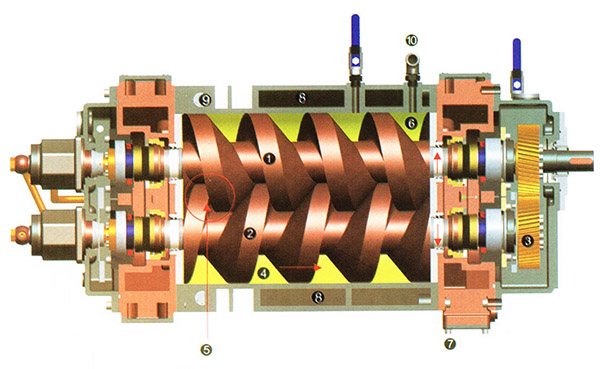

如图所示，螺杆真空泵内装有一对平行的螺旋状的转子①和②，螺旋方向@为右旋，②为左旋，两个转子在栗体内通过一

对齿轮③保持同步反向旋转#转子与转子之间、转子与泵体之间没有摩擦且保持一定的间隙，两个转子与泵体⑨之间形成了

多个密封腔®，密封腔的个数等于转子的螺旋圈数。

两个转子在按图中方向旋转时，与吸气口⑤相连的密封腔的空间逐渐增大，气体被吸收并被传送到排气侧，排气侧的密

封腔⑥空间在旋转过程中逐渐变小，气体被压缩到排气口⑦。这些密封腔有规律地从泵的进气口侧往排气口侧”移动"，这样

气体就以旋流的方式运送出去。泵的持续运动不改变气体流动方向，这样就可以在一定范围内将气体夹带的微粒以及蒸汽抽

送出去。

长时间运转时需向泵体及侧盖的夹套③内通入适量的冷却液以对泵逬行冷却，以实现了温度的均衡。因压缩热主要在排

气侧⑤产生，•为了充分冷却转子，在多数工况下可以将适量的空气或其它合适的气体通过掺气口⑩导入泵腔内。
