耐腐蚀真空机组

  • 产品名称: 耐腐蚀真空机组
  • 产品分类: 真空机组
  • 公司名称: 淄博博山春江真空设备有限公司
  • 型号规格:
  • 产品用途:
  • 添加时间: 2020-09-14
  • 分    享:
产品详情

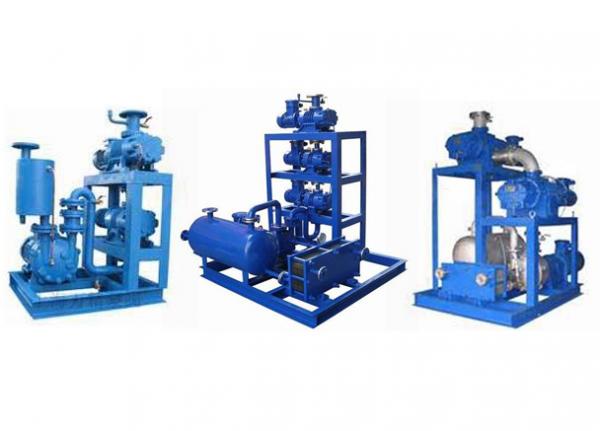

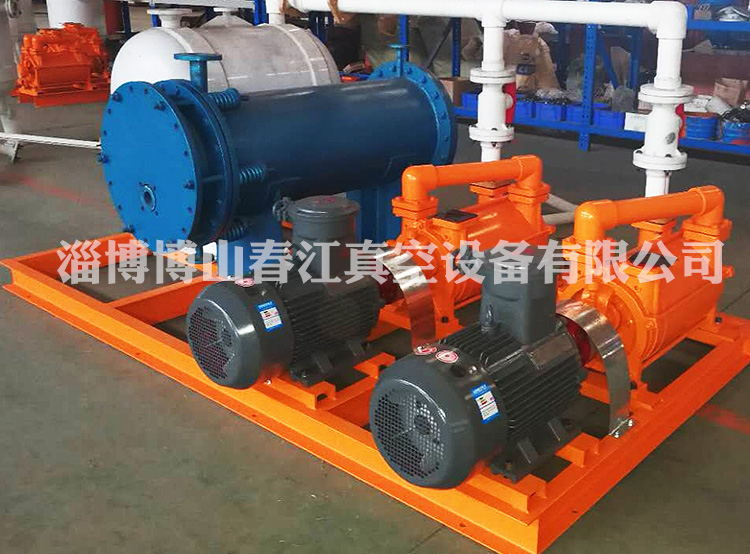

耐腐蚀真空机组
一、特点及适用范围
  JZJFS系列罗茨-耐腐蚀液环真空机组由罗茨泵和耐腐蚀液环式真空泵按一定的抽速比例关系组合而成,它具有抽速大、真空度高、消耗功率低等优点,与往复式真空泵、滑阀式真空泵相比它省油、噪音低、污染小,在保持抽气量不变的情况下,它比往复式真空泵和液环式真空泵节电60-80%,因而近年来被越来越多的厂家所选用。广泛应用于化工、制药、石油、电力、食品、轻工等行业,用于抽吸空气及其它含有大量腐蚀性气体、可凝性气体及少量粉尘的场所。

二、工作原理

  罗茨泵的工作原理如下:当泵旋转时,泵腔上部容积逐渐扩大,气体进入泵腔并形成封闭空间与吸气口隔离,随着泵的进一步旋转,封闭空间与排气口相连通,气体被排出泵口,被前级泵吸入并排入大气,完成抽气过程。

  罗茨真空泵又称机械增压泵,它不能单独工作,必须与相应的前级泵匹配使用,真空机组的真空度随着前级真空泵的形式不同而变化,前级泵的形式可以是液环式真空泵、旋片式真空泵、滑阀式真空泵,前级泵的选择根据不同的工况来确定
三、技术参数



型   号 抽 气 量
L/S
真 空 度mmHg 主  泵 前 级 泵 功  率
KW
JZJFS-70.3 70 3.5 ZJ-70 F2SK-1.5 7
JZJFS-70.1 70 3 ZJ-70 F2SK-3 9
JZJFS-150.3 150 2.25 ZJ-150 F2SK-3 10.5
JZJFS-300.3 300 2.25 ZJ-300 F2SK-6 19
JZJFS-600.3 600 2.25 ZJ-600 F2SK-12 27.5











型   号 抽气量
L/S
真空度
Pa
主  泵 中间泵 前级泵 功  率
KW
JZJFS-70.2.1 70 40 ZJ-70 ZJ-30 F2SK-0.8 5.6
JZJFS-150.2.1 150 40 ZJ-150 ZJ-70 F2SK-1.5 10
JZJFS-300.4.1 300 40 ZJ-300 ZJ-70 F2SK-3 13
JZJFS-600.4.1 600 40 ZJ-600 ZJ-150 F2SK-6 23.5
JZJFS-1200.4.1 1200 40 ZJ-1200 ZJ-300 F2SK-12 37






型    号

抽气量
L/S
真空度
Pa

主  泵

中间泵

前级泵

功率
KW
JZJFS-70.2.1.1 70 0.5 ZJ-70 ZJ-30 ZJ-30 F2SK-0.8 6.7
JZJFS-150.2.2.1 150 0.5 ZJ-150 ZJ-30 ZJ-70 F2SK-0.8 8.6
JZJFS-300.4.2.1 300 0.5 ZJ-300 ZJ-30 ZJ-70 F2SK-1.5 12.1
JZJFS-600.4.2.1 600 0.5 ZJ-600 ZJ-70 ZJ-150 F2SK-3 19.5
JZJFS-1200.4.2.1 1200 0.5 ZJ-1200 ZJ-150 ZJ-300 F2SK-6 37


注:以上技术数据是在大气压1013hPa,水温15oC情况下测得,表中数据允差±10%。
