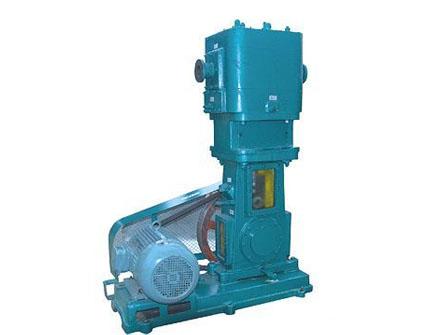

WLW型往复式真空泵

  • 产品名称: WLW型往复式真空泵
  • 产品分类: WLW往复式真空泵
  • 公司名称: 淄博博山春江真空设备有限公司
  • 型号规格:
  • 产品用途:
  • 添加时间: 2017-05-11
  • 分    享:
产品详情



一、WLW型往复式真空泵的产品用途：

　　WLW型往复式真空泵是W型卧式真空泵的更新换代产品，是获得粗真空的主要设备。由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。由于无污水排放，所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

二、WLW型往复式真空泵的产品特点:
　　 （1)WLW型往复式真空泵功率消耗小，节能效果显著；
　　 (2)WLW型往复式真空泵占地面积小，工作噪音低；
　　 (3)WLW型往复式真空泵气缸采用强制水冷，冷却效果好；
　　 (4)WLW型往复式真空泵采用先进的密封结构，杜绝了向外溅油等现象的产生；
　　 (5)WLW型往复式真空泵由于各运动部件结构合理，受力均匀，所以使用寿命长；
　　 (6)如气缸采用不锈钢或四氟内衬或特氟隆、防腐处理，可耐酸、碱、有机溶剂的腐蚀；
　　 (7)WLW型往复式真空泵提高了真空清洁度和废气回收等优点，特别适用于食品、制药等行业。
三、WLW型往复式真空泵的产品性能及规格：

型号/参数/项目 WLW-50B WLW-70B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B
抽气速率L/S(m3/h) 50(180) 70(250) 100(360) 150(540) 200(720) 300(1080) 400(1440) 600(2160) 1000(360
极限压力Torr(kpa) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0) 15(2.0)
电动机型号 Y132M1-6 Y132M-4 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y225M-6 Y280S-6 Y315M-6
电动机功率(kw) 4 5.5 7.5 11 15 22 30 45 90
吸气通径(mm) ∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
排气通径(mm) ∮50 ∮50 ∮100 ∮125 ∮125 ∮160 ∮160 ∮250 ∮320
噪音dB(A) ≤70 ≤70 ≤78 ≤80 ≤80 ≤80 ≤80 ≤80 ≤90
重量含电机(Kg) 500 580 700 900 1000 1500 1700 2500 4500

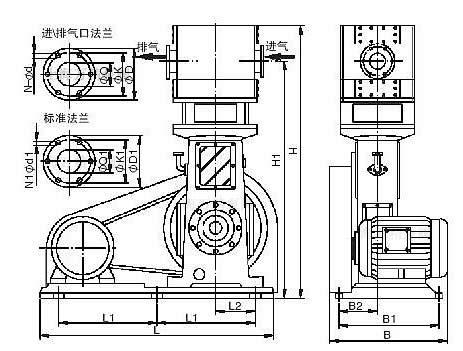

四、WLW型往复式真空泵的外形及安装尺寸：
尺寸/型号 WLW-50B WLW-100B WLW-150B WLW-200B WLW-300B WLW-400B WLW-600B WLW-1000B
L 1020 1150 1280 1300 1500 1500 1950 2410
L1 400 485 560 560 660 660 885 955
L2 158 195 245 245 310 310 360 475
B 530 640 680 740 875 875 1050 1850
B1 320 360 450 450 500 500 720 860
B2 207 238 275 275 300 300 465 520
H 1280 1520 1725 1725 2100 2100 2550 2700
H1 1020 1275 1465 1440 1700 1700 2120 2300
∮D 115 170 200 200 230 230 335 425
∮K 90 145 175 175 200 200 310 395
∮Q 50 100 125 125 160 160 250 320
N 4 8 8 8 8 8 8 12
∮d M12 10 12 12 12 12 12 14
∮D1 160 215 245 245 280 280 390 440
∮K1 125 180 210 210 240 240 390 440
∮Q1 50 100 125 125 160 160 250 320
N1 4 8 8 8 8 8 12 12
∮d1 18 18 18 18 22 22 22 22
