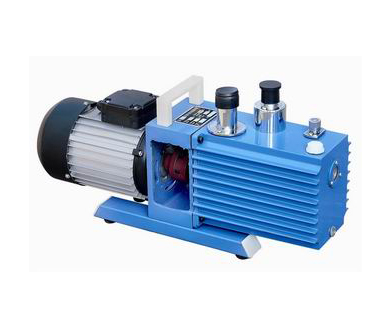

2XZ型旋片式真空泵

一、2XZ型旋片式真空泵的产品介绍：
　　2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
　　2XZ旋片式真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
　　2XZ旋片式真空泵具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ-8）和无防止油封漏油污染场地的措施。
　　1、2XZ旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。
　　 2、泵进气口连续敞通大气运转，不得超过三分钟。
　　 3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
　　 4、泵有得作压缩泵或输送泵用。
　　 5、泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。
　　 6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
　　 7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
　　 8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。
　　 9、具泵油采用清洁的SY1634-70 1号真空泵油。
　　10、2XZ旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。
二、2XZ型旋片式真空泵的结构图：
